商品描述

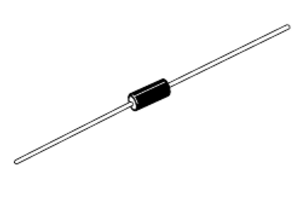

5瓦Surmetict 40齐纳稳压器

这与严格的限制和全系列5瓦齐纳二极管反映的卓越性能更好的经营特色硅氧化物钝化结。这在轴向引线全部,传递模压塑料封装,提供保护,在所有常见的环境条件。

特点

•齐纳电压范围 - 3.3 V至200 V

•ESD等级3级( >16 KV )每人体模型

•浪涌额定值高达180瓦@ 8.3毫秒

•最大限度的保证多达六个电气参数

•这些器件具有无铅外部引线制造,只有完成*

机械特性

案例:无空隙,传递模塑,热固性塑料

表面处理:所有的外部表面耐腐蚀和导线随手可焊

最大的铅焊接温度的目的:230 ℃下,在1/16 。从10秒的情况下

极性:阴极指示的极性带

安装位置:任何

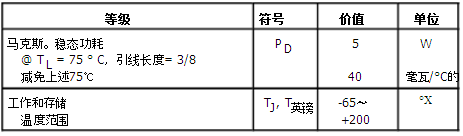

最大额定值

最大额定值超出该设备损坏可能会发生这些值。施加到器件的最大额定值是个人压力限值(不正常工作条件下),并同时无效。如果这些限制被超过,设备功能操作不暗示,可能会损坏和可靠性可能会受到影响。

应用说明

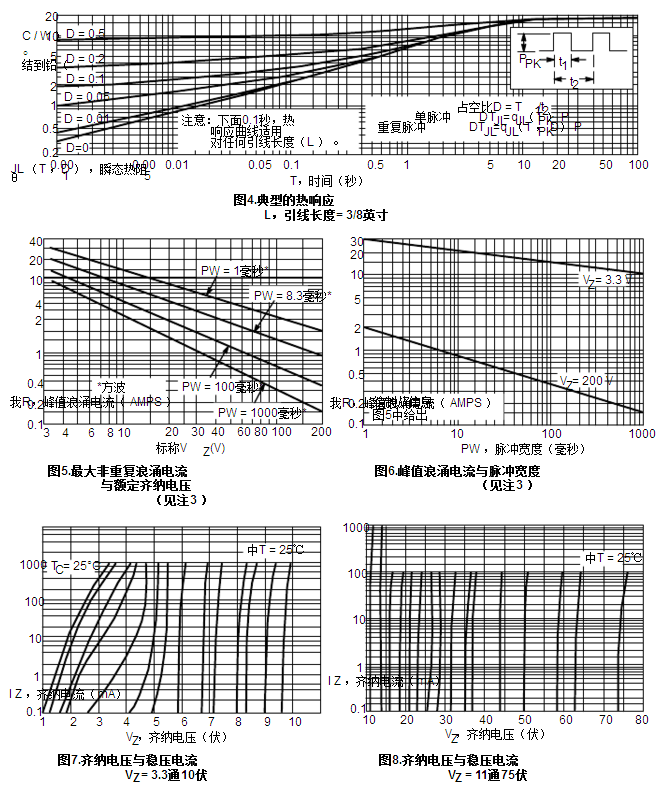

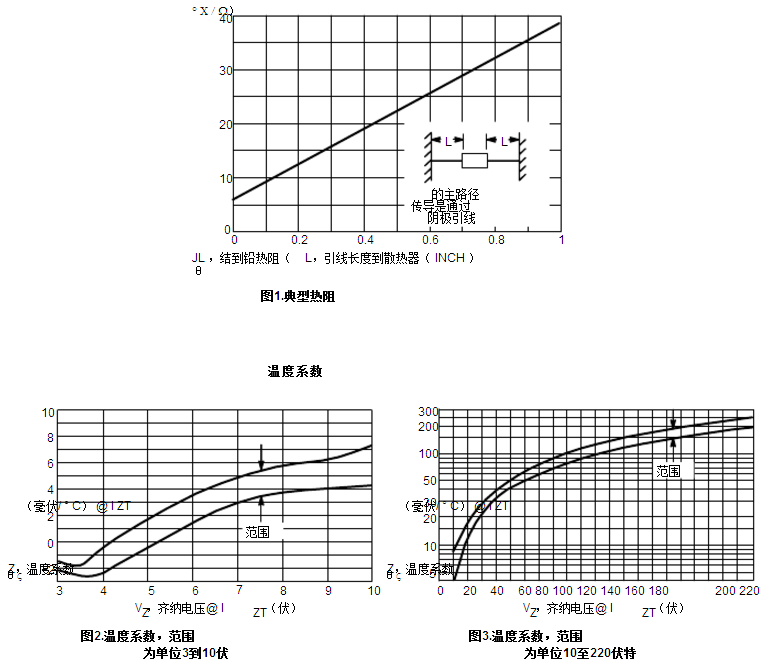

因为从一个给定的齐纳可用的实际电压二极管是温度依赖性的,以确定它是必要在任何一组的操作条件下的结温为了计算其值。下面的过程是推荐:铅的温度,TL,应当从确定:TL=qLAPD+ TA对于最坏情况设计,预计使用我的限制Z,限制P的D和T的极端J( DTJ)可以被估计。改变电压,VZ然后,可以得到:DV=qVZDTJqLA是引到环境的热阻和PD为功耗。结温,TJ中,可以得到:TJ= TL+DTJLDTJL是上述引线的增加的结温温度,并且可以发现,从图4中的列车功率脉冲或从图1为直流电源。DTJL=qJLPDqVZ中,齐纳电压的温度系数,是发现从图2和图3 。在高功率脉冲操作中,齐纳电压将随时间而变化,并且也可以由显著影响齐纳阻力。为了获得最佳的调节,保持电流游览尽可能低。图4中的数据不应被用于计算浪涌能力。浪涌限制是在图5中它们是给定的会比只考虑结预期低温度,因为电流拥挤效应引起的温度是非常高导致设备的小斑点降解应的图5的限制被超过。

北京东海盛庆电子有限公司(恒泰盛庆)

地址:老中发3楼精品间316室、6楼611-1

电话:010-62568428

手机:13522728023

规格参数

品牌	ON
封装	DO-41
批号	114
