描述
该ESDA6V1BC6是单片阵列设计保护多达4线双向方式对ESD瞬变。
该器件是理想的情况下,板空间是十分宝贵的。
应用
△ 在那里ESD瞬态过电压保护敏感设备是必需的,如:
△ 电脑
△ 打印机
△ 通信系统
△ 视频设备
这种装置特别适合于保护的对称信号。
特点
△ 4个双向TRANSIL功能
△ ESD保护数据,信号与VCC公共汽车
△ STAND OFF电压范围:±5 V MIN 。
△ 低漏电流< 1µA
△ 峰值脉冲功率( 8/20 ) = 80W
好处
△ 高ESD防护等级:最高可达25千伏
△ 高集成度
△ 适用于高密度电路板
符合以下标准:
△ IEC61000-4-2 : 15千伏(空气放电)8千伏(接触放电)
△ MIL STD 883C -法3015-6 : 3类(人体模型)
通过ESDA6V1BC6 1. ESD保护
以降低操作电平的聚焦,故障所造成的环境问题是关键的。静电放电(ESD )是失败的电子系统的一个主要原因。瞬态电压抑制器ESD保护的理想选择,并在证明能够抑制ESD事件。它们能够夹住进入瞬变到一个足够低的电平这样的防止了损坏被保护半导体。

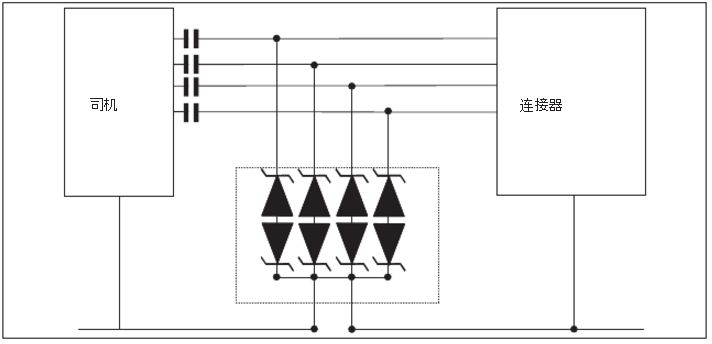

表面贴装TVS阵列提供了最小的引线电感的最佳选择。它们用作并联保护元件,连接在信号线与地之间。作为瞬态上升到高于该装置的工作电压时, TVS阵列变为低阻抗路径转向的接地瞬态电流。
双向保护0V偏置信号。
该ESDA6V1BC6阵列用作ESD敏感的板级防护的理想产品半导体元件。
这种微小的SOT23-6L封装使设计灵活性,在“拥挤”的电路板设计中的空间节约是十分宝贵的。这使得能够缩短路由,并且可以有助于改善静电放电性能。
2.电路板布局
电路板的布局是在ESD引起的瞬变抑制一个关键的设计步骤。以下指南建议:
△ 该ESDA6V1BC6应放在尽可能接近输入端子或连接器。
△ 尽量减少ESD抑制器和被保护设备之间的路径长度
△ 最小化所有导电回路,包括电源和接地回路
△ 该ESD瞬变接地回路应保持尽可能的短。
△ 使用地平面尽可能。
