商品描述

NRF24L01+描述:

该nRF24L01的+是一款单芯片2.4GHz收发器与嵌入式基带协议引擎

(增强型ShockBurst ™ ) ,适用于超低功耗无线应用。该nRF24L01的+设计

对于在2.400操作,在全球范围内的ISM频段 - 2.4835GHz 。

要设计一个无线电系统与nRF24L01的+ ,你只需要简单的MCU (微控制器)和几个克斯特

最终无源元件。

可以操作,并通过一个串行外围接口(SPI)配置的nRF24L01 + 。登记

图,它是通过SPI访问的,包含在所述的nRF24L01 +所有配置寄存器和是

访问中的芯片的所有操作模式。

嵌入的基带协议引擎(增强型ShockBurst ™ )是基于分组的通信

并支持多种模式,从手工操作到高级的自治协议操作。国内

的FIFO确保无线前端和系统的微控制器之间的平滑的数据流。增强防震

突发™通过处理所有的高速链路层的操作降低了系统成本。

无线电前端采用GFSK调制。它具有用户可配置参数,如频率信道,

输出功率和无线数据速率。的nRF24L01 +支持250 kbps的, 1 Mbps和2Mbps的空中数据速率。该

结合两种节能模式,高的空中数据速率进行的nRF24L01 +非常适合超低

电源设计。

的nRF24L01 +是插入式兼容的nRF24L01和空气与nRF2401A , nRF2402兼容,

nRF24E1的和nRF24E2 。中的nRF24L01 +互调以及宽带阻塞值是多少

相比于nRF24L01的和加成内部过滤到的nRF24L01 +改进提高了

边缘满足RF监管标准。

内部电压调节器保证了较高的电源抑制比( PSRR)和宽电源

范围内

NRF24L01+特点:

在全球通用的2.4GHz ISM波段操作

250kbps的,为1Mbps和2Mbps的空中数据

价格

超低功耗运行

11.3毫安TX在为0dBm输出功率

13.5毫安RX在2Mbps的无线数据传输速率

900nA的掉电

26μA待机-I

片上稳压器

1.9至3.6V电源电压范围

增强型ShockBurst ™

自动数据包处理

自动数据包处理的事务

6数据管道的MultiCeiver ™

嵌入式与nRF24L01的兼容性

在空气中的250kbps的和1Mbps的兼容

与nRF2401A , nRF2402 , nRF24E1的和

nRF24E2

低BOM成本

±为60ppm 16MHz晶振

5V容限输入

紧凑的20引脚的4x4mm QFN封装

NRF24L01+应用:

无线PC外设

鼠标,键盘和遥控器

3合1桌面捆绑

先进的媒体中心遥控器

网络电话耳机

游戏控制器

运动手表和传感器

对于消费电子射频遥控器

家庭和商业自动化

超低功耗无线传感器网络

有源RFID

资产跟踪系统

玩具

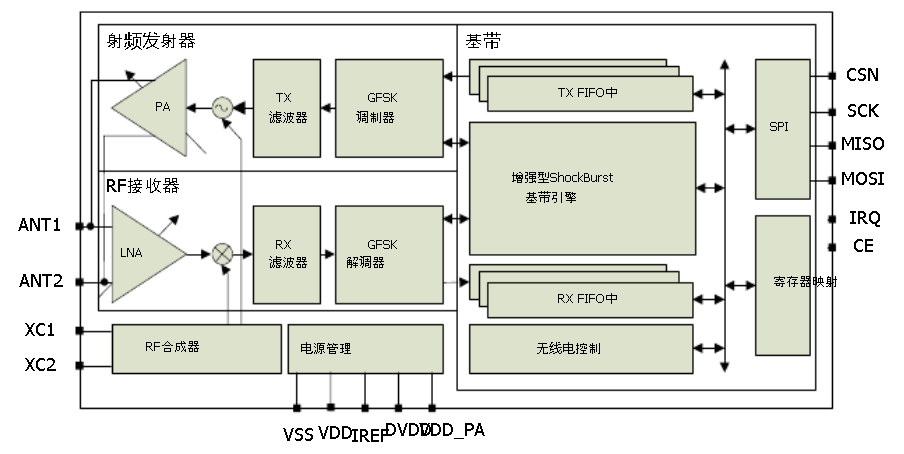

NRF24L01+框图:

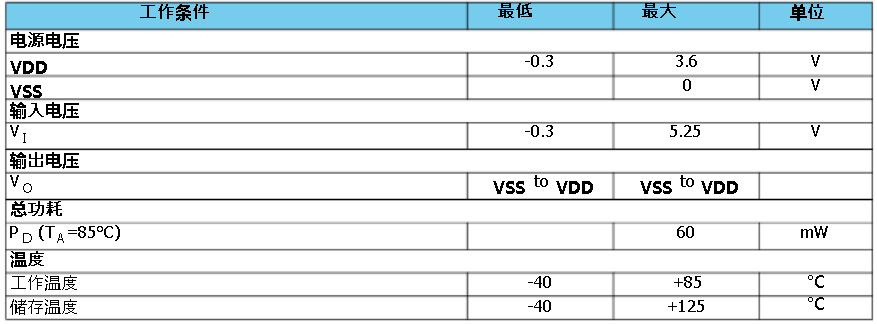

NRF24L01+绝对最大额定值:

注意:超过1限制值的一个或多个可能对的nRF24L01 +永久损坏。

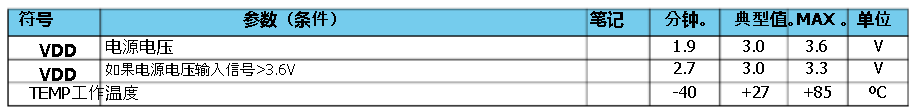

NRF24L01+工作条件:

规格参数

品牌	NORDIC
封装	QFN20
批号	16
