概述
在SOT457四静电放电( ESD )保护二极管阵列( SC- 74 )小型表面贴装器件( SMD )塑料封装,旨在保护多达4个信号线免受ESD和其他瞬变的损害。
产品特点
高达4线ESD保护
马克斯。峰值脉冲功率:PP= 200 W
超低漏电流:IRM= 50 PA
低钳位电压:VCL= 12 V时IPP= 20 A
ESD保护高达30千伏
IEC 61000-4-2 ; 4级( ESD )
IEC 61000-4-5 ; (浪涌) ;IPP高达20 A
应用
计算机及外设
音频和视频设备
手机及配件
通信系统I
便携式电子产品I
订户身份模块( SIM)卡保护

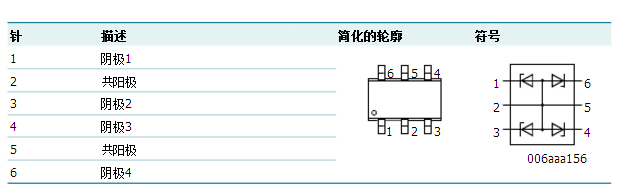

管脚信息
电路板布局和保护装置的位置
电路板布局是可持续发展教育的关键压制,电快速瞬变( EFT )和浪涌瞬变。该建议遵循以下原则:
1.将PESDxS4UD尽可能靠近输入端子或连接器成为可能。
2.PESDxS4UD和保护线路之间的路径长度应当是最小化。
3.保持平行信号路径为最小。
4.避免在无保护导体并联运行的保护导体。
5.最小化所有的印刷电路板( PCB)的导电回路包括电源和接地环路。
6.尽量减少瞬态接地回路的长度。
7.避免使用共享短暂的返回路径到公共接地点。
8.接地平面应尽可能使用。对于多层PCB ,使用地面过孔。
