一、概述
UT-2577/2578是多功能的支持异步RS-232,RS-485,RS-422通讯接口的光纤MODEM,是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。支持RS-232,RS-485,RS-422多种异步通讯协议,可以同时混合使用两个RS-232,RS-485或RS-422接口,支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-2577/2578的RS-485方式支持数据(TXD或SD)发送控制,从而提高了适应各类软件的能力,也简化了控制方式,光纤MODEM支持异步串行口之间的多种光纤连接方式,它支持两个异步串行口的设备通过光纤进行全双工或半双工通讯,通信距离最远可达多模4公里,单模20公里,RS-232信号的传输速率最高为115.2KBPS,RS-485/RS-422的信号传输速率最高可达460KBPS,不同电气标准的接口可以混合使用,可以用RS-232的设备去连接RS-485/RS-422的设备,可以代替RS-232到RS-485/422接口转换器或光电隔离器,并提供了优良的EMI/RFT特性。
UT-2577/2578支持两个数据信号的传输:发送数据和接受数据,同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间,所有的串行口都是通过接线柱连接,光纤的连接通过一个SC接口。
1、支持RS-232/RS-485/RS-422接口
2、异步传输:点对点运用,速率达460Kbps
3、传输距离:多模4,000米,单模20,000/可订做40,000米
4、工作温度:-40度到+85度,相对湿度为5%到95%
5、工作波长:1310nm(多模),1310nm1550nm(单模)
6、电气接口:RS-232采用接线柱连接器
RS-485/422采用接线柱连接器
7、RS-232接口特性:标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps
8、输入电压:DC9-48V 200mA
9、RS-485/422接口特性:±15KV(防静电)ESD保护每线600W的浪涌保护,支持多达128点轮询环境
接线端子引脚分配
接线端子(PIN) | 信号定义 | RS-422全双工接线 | RS-485半双工接线 |
1 | T/R+ | 发(A+) | RS-485(A+) |
2 | T/R- | 发(B-) | RS-485(B-) |
3 | RXD+ | 收(A+) | 空 |
4 | RXD- | 收(B-) | 空 |
5 | TXD | RS-232(发送) |
|
6 | RXD | RS-232(接收) |
|
7 | GND | RS-232(地线) |
|
8 | VCC | 电源输入(DC9-48V) |
|
9 | GND | 地线 |
|
10 | ETH | 大地 |
|
UT-2577/2578使用一个组合的光发射器和光接收器,光的波长为1310nm(多模),1310nm(单模),发射和接收采用标准的SC接口。几乎所有尺寸的多模光纤电缆都可以使用,包括:50/125,62.5/125,或100/140μm;单模:8.3/125.8.7/125,9/125或10/125μm在点对点状态下,两个光纤MODEM只要用单根光纤就可以通信。
TXD:光纤接口数据发送指示
RXD:光纤接口数据接收指示
PWR:电源指示

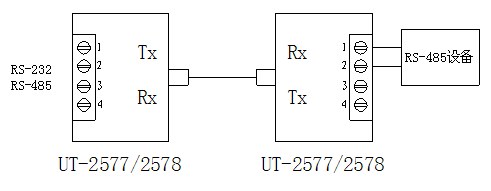

1.点对点半双工方式

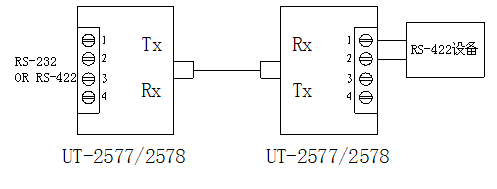

2.点对点全双工方式
