| 商品推荐
四位数码管系列
| 本公司厂家直销,规格齐全,各种规格预订,质量保证,欢迎致电或索取资料...... |
| 近千个规格尺寸任君选择,总有一款适合您,并接受开模预订 |

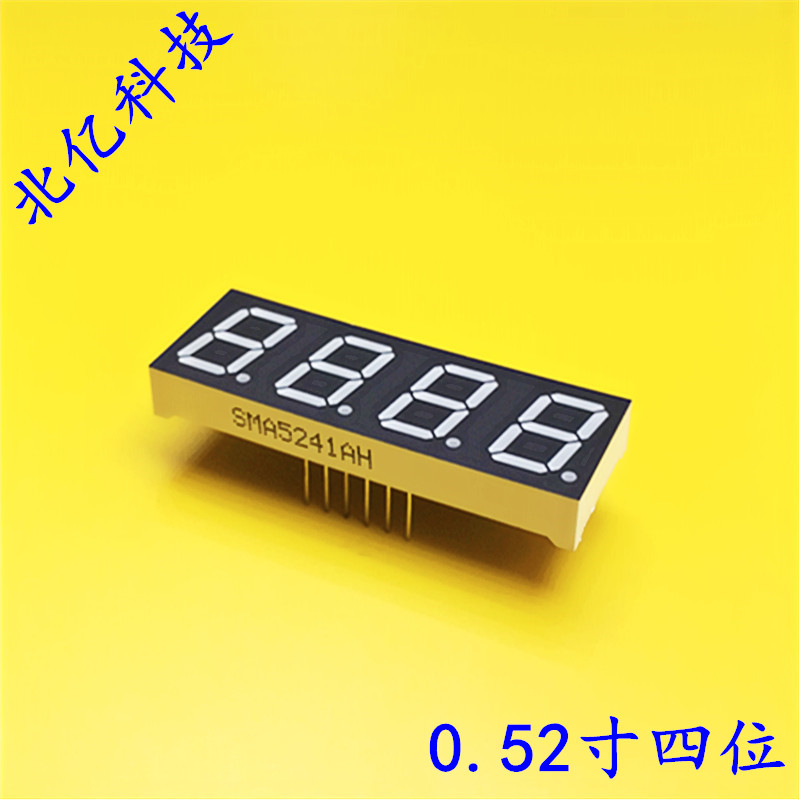

| 产品名称: LED数码管(DISPLAY) |
| 发光颜色: 红色/黄色/黄绿色/橙色/蓝色/翠绿色/白色 |
| 胶体颜色: 雾状乳白色 |
| 工作电流: 每字节小于20mA |
| 工作电压: 红:1.8-2.0v 黄绿/黄/橙:2.0-2.2v 蓝/翠绿3.0-3.2v |
| 发光波长: 红620nm-630nm 黄绿570-574nm 黄585-595nm 橙600-610nm |
| 兰460-470nm 翠绿515-525nm |
| 发光亮度: 20mcd-350mcd |
| 焊接温度: 230℃/5秒 |
| 环境温度: -20℃-80℃ |
| 驱动方式 |
LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段 码,从而显示出我们要的数字,因此根据LED数码管的驱动方式 的不同,可以分为静态式和动态式两类。 |
| 静态显示 |
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段 码都由一个单片机的I/O端口进行驱动,或者使用如BCD码二-十 进制译码器译码进行驱动。静态驱动的优点是编程简单,显示 亮度高,缺点是占用I/O端口多,如驱动5个数码管静态显示则 需要5×8=40根I/O端口来驱动,要知道一个89S51单片机可用 的I/O端口才32个,实际应用时必须增加译码驱动器进行驱动 ,增加了硬件电路的复杂性。 |
近千个规格尺寸任君选择,总有一款适合您,并接受开模 预订 |
| 动态显示 |
LED数码管动态显示接口是单片机中应用最为广泛的一种显示 方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d ,e,f,g,dp"的同名端连在一起,另外为每个数码管的公共极C OM增加位选通控制电路,位选通由各自独立的I/O线控制,当 单片机输出字形码时,单片机对位选通COM端电路的控制,所 以我们只要将需要显示的数码管的选通控制打开,该位就显示 出字形,没有选通的数码管就不会亮。通过分时轮流控制各个 数码管的的COM端,就使各个数码管轮流受控显示,这就是动态 驱动。在轮流显示过程中,每位数码管的点亮时间为1~2ms, 由于人的视觉暂留现象及发光二极管的余辉效应,尽管实际上 各位数码管并非同时点亮,但只要扫描的速度足够快,给人的 印象就是一组稳定的显示数据,不会有闪烁感,动态显示的效 果和静态显示是一样的,能够节省大量的I/O端口,而且功耗更 低。 |
| 引脚测量 |
找公共共阴和公共共阳,首先,我们找个电源(3到5伏)和不 同规格的电阻,VCC串接个电阻后和GND接在任意2个脚上,组 合有很多,但总有一个LED会发光的找到一个就够了,然后用 GND不动,VCC(串电阻)逐个碰剩下的脚,如果有多个LED( 一般是8个),那它就共阴的了。相反用VCC不动,GND逐个碰 剩下的脚,如果有多个LED(一般是8个),那它就共阳的。也 可以直接用数位万用表,红表笔是电源的正极,黑表笔是电源 的负极。 |
