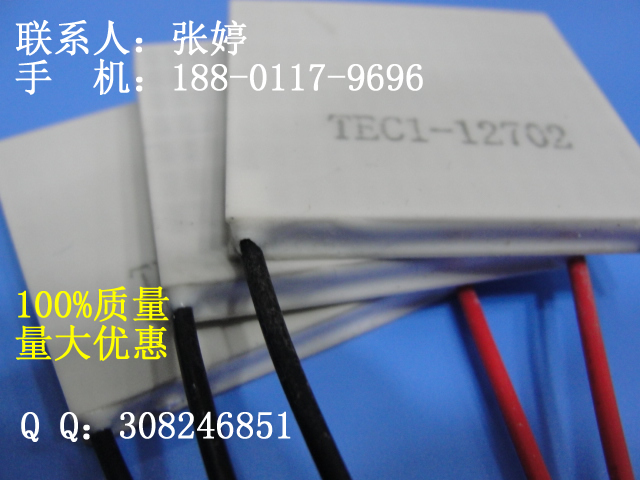

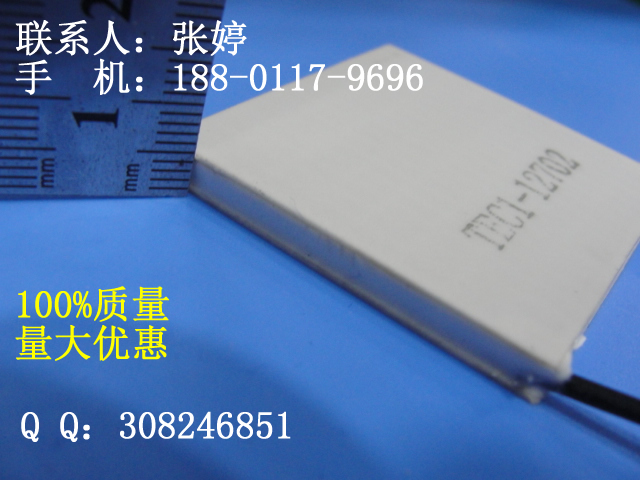

小功率半导体制冷片TEC1-12702 TEC1-12702

扫描二维码,访问手机版

品    牌:格上电子

单     价: ¥ 30.00
库 存 量: 18888
货     期: 现货

供应商:北京格上电子科技有限公司
联系方式:18801179696

  • 样品申请
  • 商品名称: 小功率半导体制冷片TEC1-12702
  • 品       牌: 格上电子
  • 供  应  商: 北京格上电子科技有限公司
  • 申请数量:
  • 手 机 号 :
  • 验 证 码 :

| 商品推荐

  • 商家认证:
  • 注册资本: 在线查询
  • 会员年限:10年
  • 所  在 地:
  • 北京市
  • 卖家承诺:
  • 只做原装货!

商品描述

型号:TEC1-12702           额定电压为:12v

额定电流为:2A               产冷量:14.4W

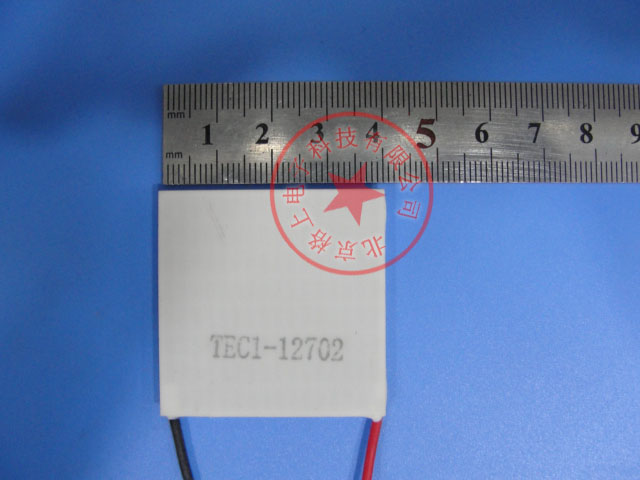

最大温差:65°                外型尺寸:40*40*3.8mm

体重:约25克                 工作特点:一面制冷 一面发热。

正负极:红线正,黑线负

【制冷片好坏的测试】

用小于12V干电池(手机电板或者南孚电池都可),红色线接正极,黑色线接负极,通电2秒钟,用手摸制冷片表面即可感觉的到冷热面,切记通电时间不要超过3秒(在没有散热的情况下,长时间通电容易导致制冷片烧坏)。制冷片在出厂的时候,是经过测试之后才出厂的,当然我们发货人员在发货的时候 也会再测试一遍制冷片的好坏,确保每位亲们收到的货都是完好无损的。但是为了安全起见,快递运送途中的不甚,建议亲们收到货之后,首先检查货有没有破损,然后按照上面的办法测试制冷片的好坏,如果通电后制冷片没有反应,请及时联系客服人员;

【制冷片小常识】

1.红色线接正极,黑色线接负极的情况下:带有印字的一面制冷,背面发热

2.若反接,红色线接负极,黑色线接正极,则带有印字的一面发热,背面制冷

3.如果亲使用的时候是两面交替只用的话,反接时间要有间隔,最起码要等两面温度平和之后,才能反接使用

使用方法:

1、当不知道致冷器的冷热面时,可采用这样的方法,将红线接电源正极,黑线接负极,并可在没有散热条件下,瞬间通电进行试验,即用手触摸致冷器的两个端面,会感到有一面的发热,一面稍有冷感,发热的一面为热面,冷感的一面为冷面。但时间不能超过5秒,否则由于热端温度太高,极易造成器件烧坏。

2、在一般条件下,引线用红色通常表示为正极:通常用黑色表示为负极,这是热电致冷器工作时的接线方法。需致热时.只要改变电流极性即可。致冷工作必须采用开关电源,电源的纹波系数应小于10%。

3、致冷器的热电偶对数及极限电压的识别方法,热电偶对数即指PN结点的数量。例如:致冷器的型号为TEC1-12706,则127为致冷器的热电偶对数,06为允许电流值(单位:A),致冷器的极限电压≈热电偶对数×0.12,例如: TECI12703的极限电压V=127×0.12=15.2(V)

4、各种致冷器不论在使用还是在试验中,致冷致热交换时应等冷热面的温度恢复到室温,(一般在15分钟以上)。否则易造成致冷器的损坏。

5、为了延长其寿命,应对致冷组件四周进行密封处理。我们方法有二种,一种是采用硅胶密封;另一种是采环氧树脂密封,密封的目的是使致冷器的热电偶与外界空气完全隔离,起着防湿防潮的作用,并可以延长致冷器的寿命。

6、在安装时,首先将致冷组件的两面擦试干净,并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。与致冷器相接触的铝散热器或储冷板的表面应平整,并擦试干净,也在其表面均匀地涂上导热硅脂;在安装过程中致冷器的冷面一定要与储冷板接触良好,热面也应与铝散热器的表面充分接触,(如用螺丝紧固,几个螺丝的用力都应均匀,切勿过度或用力不均)。为达到最佳致冷效果,在储冷板和铝散热器之间应用隔热材料填充,其厚度一般在25-30mm为宜。

7、用户在没有专用仪器的情况下,判断致冷器的合格与否,主要是测试其电阻。可以使用数据电桥或带有补偿的电阻表,测量致冷器的电阻。用万用表测试致冷组件静态电阻不准确,只可供参考。

 【关于制冷量】

一般我们所说的制冷片的功率指的是耗电量,而不是制冷量,现在的制冷片的制冷效率一般在60%左右,也就是能效比0.6左右,很低的(压缩机的热泵至少2.0以上)。以100瓦为例:100瓦的制冷片一般也就能产生60瓦左右的制冷量(每秒大约可以从冷面吸收60焦尔左右的热量)而热面所产生的热量是非常大的,除了100瓦的功耗所产生的热量还有60瓦左右的从冷面吸收的热量总共大约160瓦左右,冷热面的温度相差比较悬殊.

【关于电流问题】

我们所说的最大电流是在最大电压和最好散热情况下的电流,比如TEC1-12706T125的半导体制冷片,一般在12V工作电压的带动下,电流一般在4A多一点,如果在最大电压15V的情况下那就会有所增加可以达到5A培多点,还有在热面散热不好的情况下电流也会有所下降,特别是大点功率的制冷片这种现象比较突出,比如是最大电流12A的半导体的制冷片实际使用的时候那可能就只有10不到点的电流。

【关于电源问题】

直流电,制冷片的功耗是相当大的,所以对电源的要求是比较高的,如果要驱动最大电流6安培制冷片的话那电源的也必须选择输出最大电流大于等于6A的电源,否则会损坏到你的电源,一般电脑电源有输出12V12A的接口,再大的话需要购买更大的开关电源。

【关于制冷效果】

和热面的散热效果有很大关系,热面的散热效果不好冷面温度就很难降下来,由于热面温度较高,所以散热一定要做好才行。一般60W以上功率的制冷片热面是可以使用CPU散热器进行散热的,再大功率的那就需要更大更强劲的散热系统了,可以采用超大的铝合金或铜制散热器,甚至水冷

制冷片怕摔怕磕,所以一定要轻拿轻放




规格参数

型号 TEC1-12702
品牌 格上电子
用途 保温箱/小型冰箱/
种类 其他
特性 制冷 降温
